Luxman
E-07

Luxman E-07, Phonoverstärker

Flexibilität für jede analoge Wiedergabeumgebung – inklusive symmetrischer MC-Verbindungen

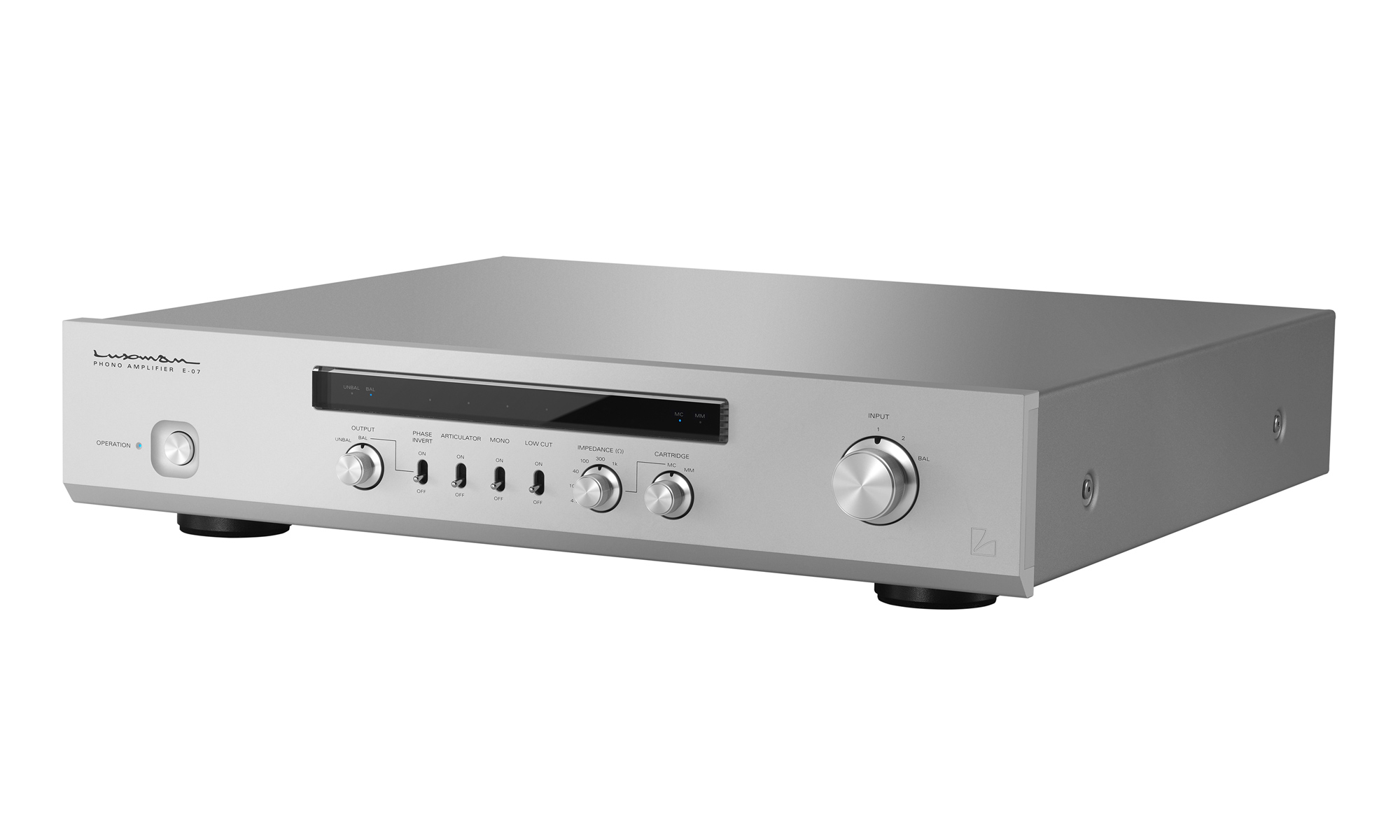

Das schlanke Gehäuse des E-07 passt perfekt zur Designlinie der LUXMAN-Vor- und Vollverstärker. Seine edle, blasted-white Frontplatte unterstreicht die hochwertige Verarbeitung.

Mit symmetrischen und unsymmetrischen Eingängen, einer innovativen MC-Übertragertechnologie und präzisen Anpassungsmöglichkeiten ist der E-07 für jede Vinyl-Kette die ideale Ergänzung. Der neu entwickelte Step-up-Übertrager für MC-Tonabnehmer verwendet einen Super-Permalloy-Kern, um selbst kleinste Signale mit maximaler Präzision weiterzuleiten. Zwei unabhängige Übertrager pro Kanal mit Low/High-Gain-Einstellungen ermöglichen eine optimale Impedanzanpassung.

Präzise Verstärkung mit hochwertiger Transistortechnik

Da Phono-Vorverstärker besonders empfindliche Signale verstärken, fließt in den E-07 die gesamte Verstärker-Expertise von LUXMAN ein.

Die NF-Schaltung mit parallelen FETs im Eingangsstadium sorgt für ein hervorragendes Signal-Rausch-Verhältnis (S/N) und eine originalgetreue Verstärkung.

Für maximale Klangqualität setzt LUXMAN ausschließlich hochwertige, selektierte Bauteile ein, die nach strengen Hörtests ausgewählt wurden. Die Loopless-Gehäusekonstruktion verhindert Störungen durch interne Ströme, und alle internen Verbindungen bestehen aus sauerstofffreiem Kupfer (OFC) mit aufwändiger Abschirmung, um eine natürliche Signalübertragung zu gewährleisten.

Feinjustierung für optimale Tonabnehmer-Performance

Der E-07 ermöglicht eine exakte Abstimmung auf verschiedene Tonabnehmer durch vielseitige Einstellmöglichkeiten:

• MC-Lastimpedanz (Frontpanel): 4,7Ω / 10Ω / 40Ω / 100Ω / 300Ω / 1kΩ
• MM-Lastimpedanz (Rückseite): 34kΩ / 47kΩ / 56kΩ / 100kΩ
• Kapazitätsanpassung für MM (Rückseite): 0 / 100 / 220 / 320 pF

Mit diesen Optionen lässt sich die Wiedergabe präzise auf die Eigenschaften des verwendeten Tonabnehmers abstimmen.

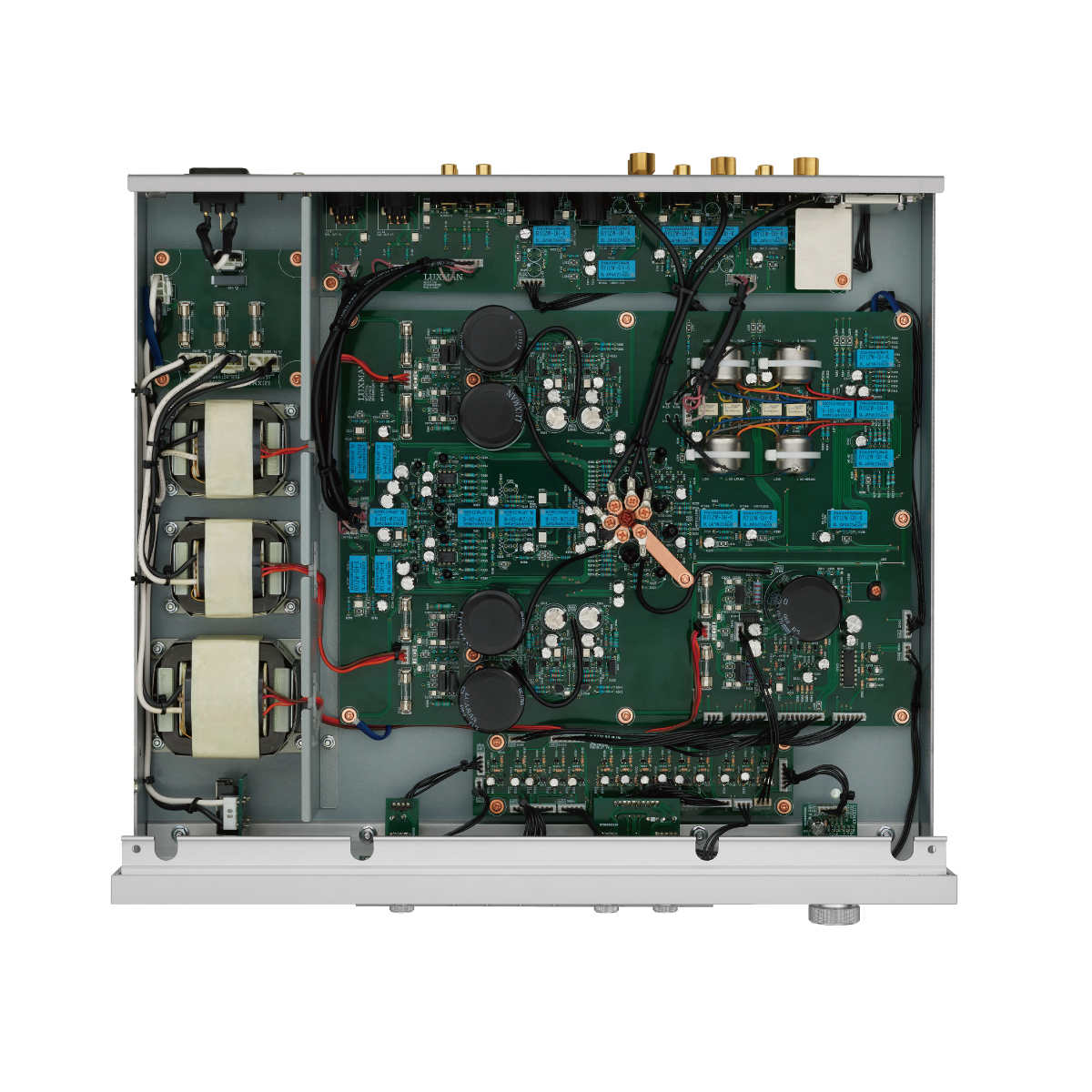

Leistungsstarkes Netzteil für maximale Stabilität

Drei unabhängige leistungsstarke Transformatoren sorgen für eine kompromisslose Stromversorgung:

• Separate Netzteile für den linken und rechten Kanal garantieren eine saubere Signalverarbeitung.
• Ein eigener Transformator für Relais- und Steuerkreise verhindert Beeinflussungen der Verstärkerstufen.
• Das hochwertige Netzteil mit groß dimensionierten Block-Kondensatoren (10.000 µF x 5) liefert eine extrem stabile Versorgungsspannung und gewährleistet eine gleichmäßige und unverfälschte Signalverstärkung.

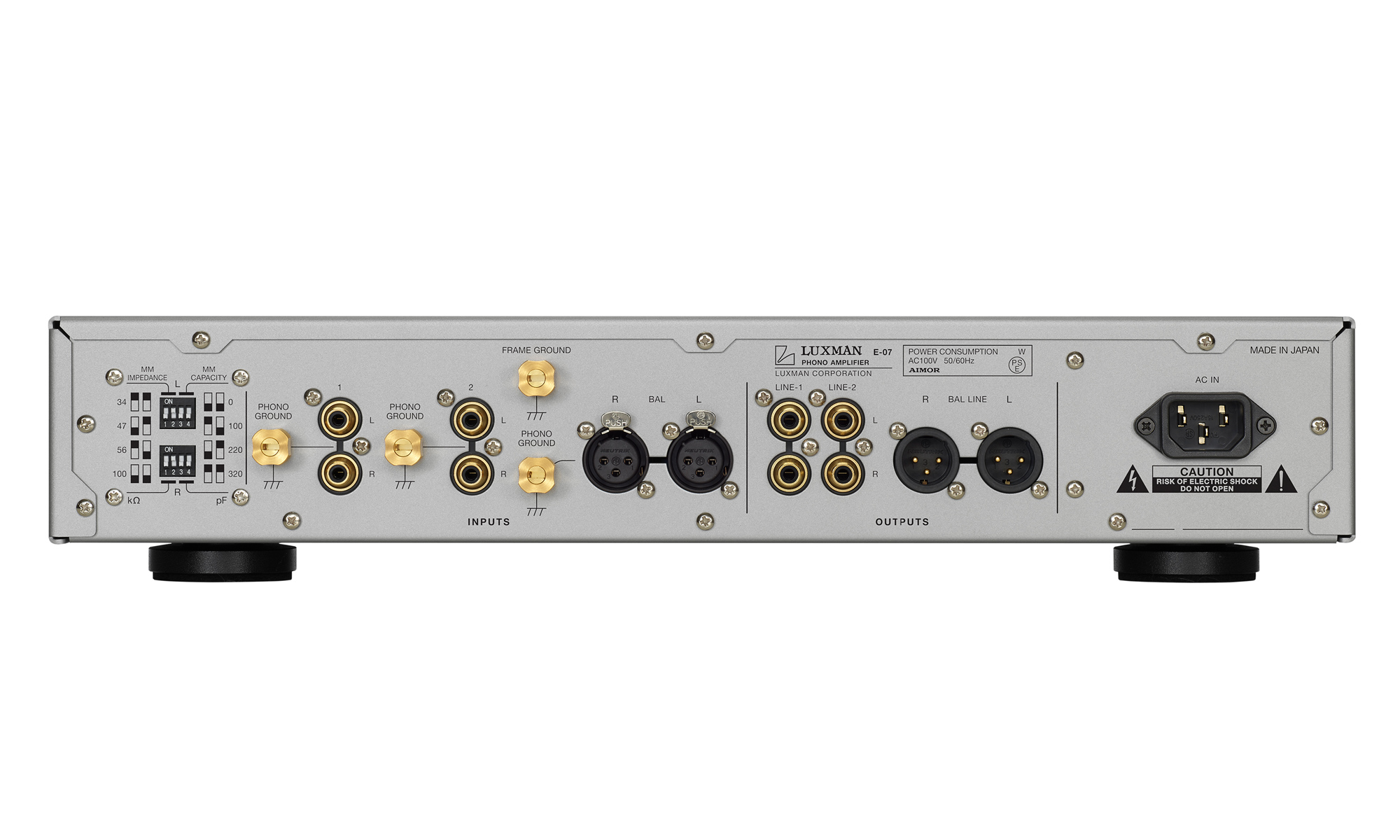

Massive, vergoldete Erdungsterminals für maximale Signalreinheit

Der E-07 verfügt über hochwertige Erdungsterminals aus massivem Messing, die jeweils direkt mit den Eingangsschaltungen verbunden sind:

• Separate Erdung für jede Eingangsgruppe (RCA 1, RCA 2, XLR)
• Zusätzliche Gehäusemasse zur Vermeidung von Brummschleifen

Diese Konstruktion minimiert Störungen und sorgt für einen absolut störungsfreien Signalfluss.

Erweiterte Funktionen

• Artikulator-Funktion: Entfernt magnetische Rückstände aus dem MC-Übertrager und dem Tonabnehmer
• Low-Cut-Schalter: Reduziert tieffrequente Störungen durch wellige Schallplatten
• Mono-Schalter: Optimiert die Wiedergabe von Monoplatten
• Phasenumkehr-Schalter: Passt die Ausgangsphase für perfekte Kompatibilität mit der Verstärkereinheit an

Technische Daten

• Schaltungsdesign: NF-Phono-Vorverstärker mit RIAA-Kurve
• MC-Step-Up-Übertrager: Super-Permalloy-Kern x 4 (L/H unabhängig)
• Eingangsempfindlichkeit: MM 3,2 mV | MC-H 0,37 mV | MC-L 0,12 mV
• Verstärkung: MM 38 dB | MC-H 57 dB | MC-L 66 dB
• Max. Eingangssignal: MM 120 mV | MC-H 15 mV | MC-L 5 mV
• RIAA-Kennlinie: MM 20 Hz – 20 kHz (±0,1 dB) | MC 20 Hz – 20 kHz (±0,3 dB)
• Klirrfaktor (THD): 0,003 %
• S/N-Verhältnis: MM 88 dB | MC-H 81 dB | MC-L 78 dB
• Kanaltrennung: ≥ 80 dB
• Abmessungen: 440 x 92 x 407 mm
• Gewicht: 13,2 kg
